FAN 모니터( 팬속도 설정 가능)

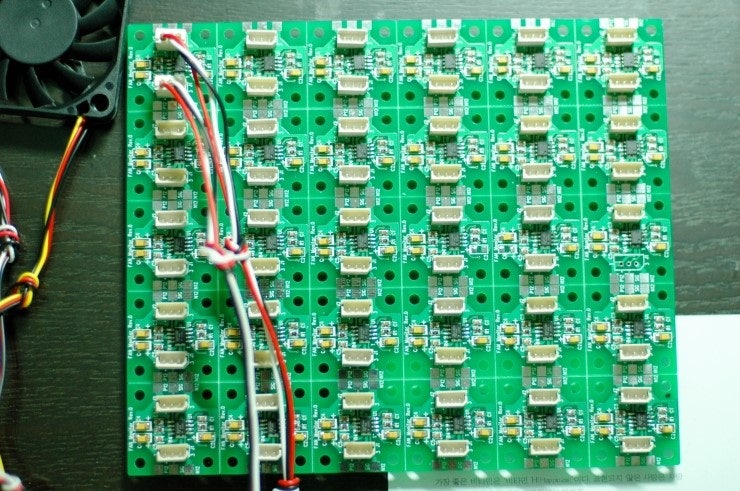

간단하게 FAN 동작여부를 감시하는 회로입니다.

대부분 펜에 들어있는 펄스출력 신호를

모니터하여, 속도를 전압으로 간단한회로를 통하여,

변환하고, 이 신호를 설정 아나로그값과 비교하는

아주 간단한둰리입니다.



모두 OP Amp등 Analog 회로로 구현 되었고,

Open Collect 출력이어서,

24V IO와 직접 IF 가능합니다.



FAN에서 나오는 3가닥을 직접연결하면  되기 때문에

배선이 대폭 절감 되고 간단해집니다.



Cascade 연결하면 이론상 무한대로 연결가능하면,

모든 팬중 1개라도 문제가있다면 알람을 만드는곳에

사용하시면 유용합니다.



아시다시피 펜은 수명이 매우 짦은 편이고, 문제가 생기면

시스템에 심각한 영향은 초래함으로

반드시 감시를 해야합니다.
